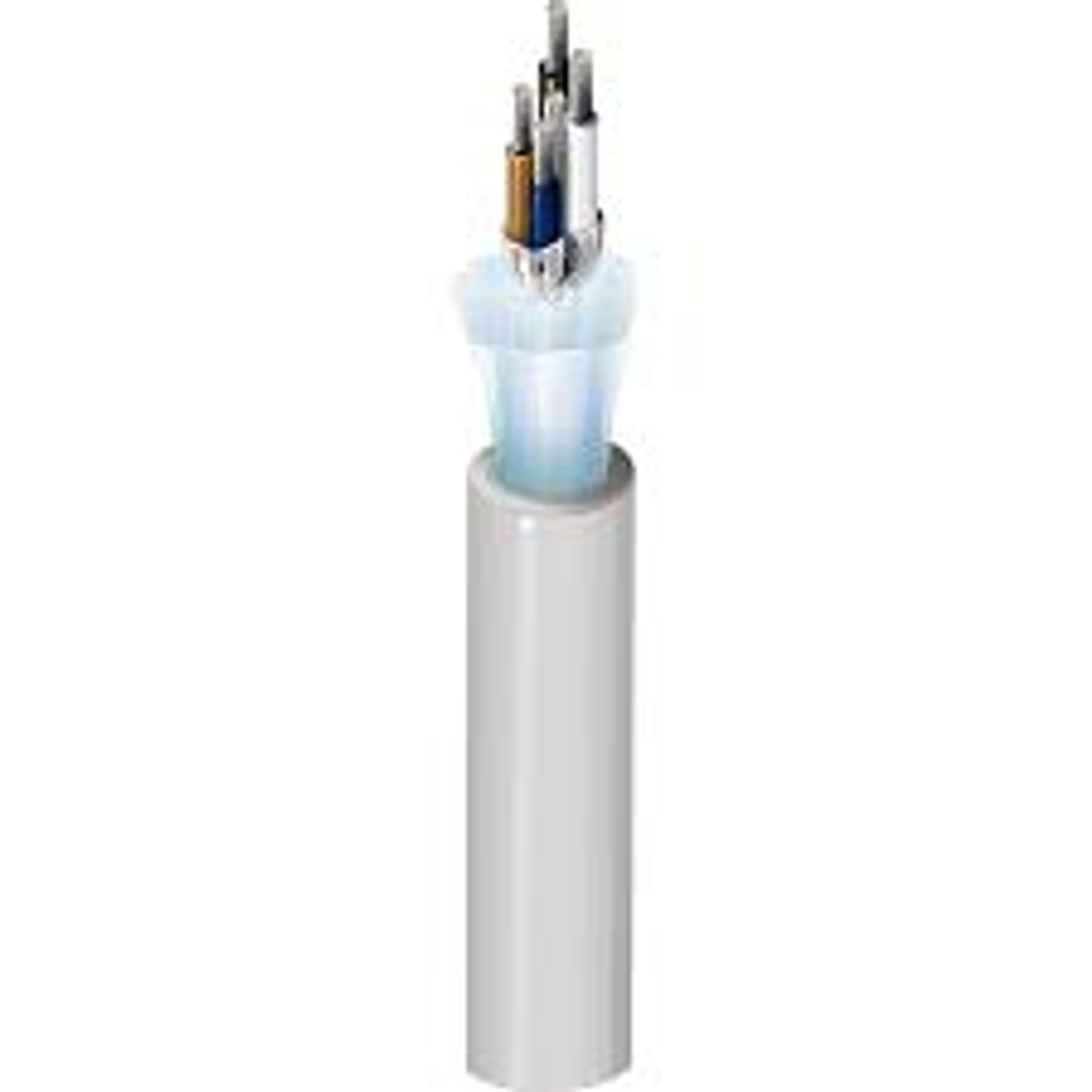

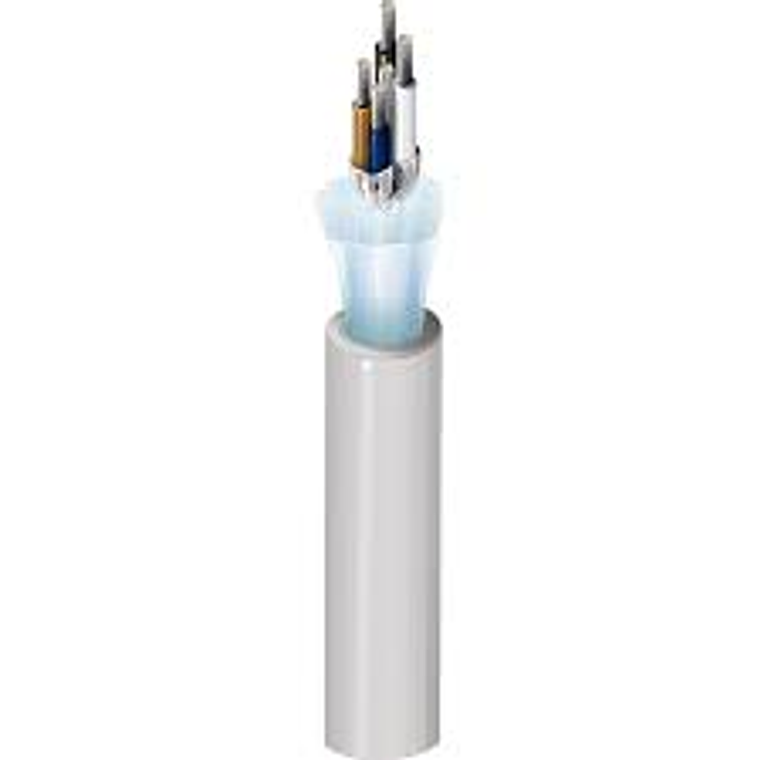

3086AU3R1000 BELDEN Cable multipar trenzado apantallado

3086AU3R1000 BELDEN Cable multipar trenzado apantallado
1) Descripción General:
Cable multipar trenzado apantallado de la serie DeviceBus® para sistemas distribuidos inteligentes Honeywell (SDS).
2) Descripción Técnica:
El cable 3086A U3R1000 está diseñado para facilitar la comunicación de datos y alimentación en aplicaciones industriales. Contiene dos pares de conductores: un par de alimentación de cobre trenzado estañado de calibre #16 AWG con aislamiento de PVC, y un par de datos de cobre trenzado estañado de calibre #20 AWG con aislamiento de FPE. Cada par está apantallado individualmente con Beldfoil® (100% de cobertura) y el cable cuenta con un apantallamiento general de lámina, todo recubierto con una chaqueta de PVC de color gris.
3) Especificaciones Clave:
• 2 pares (1 par de alimentación #16 AWG, 1 par de datos #20 AWG)
• Aislamiento: PVC para par de alimentación, FPE para par de datos
• Apantallamiento: Beldfoil® individualmente y general
• Longitud: 1000 ft
• Clasificación de voltaje: 300V
• CL2, rango de temperatura -30°C a +80°C
• UL AWM Style 2464 80°C
• Capacitancia: 12.0 pF/ft (39.372 pF/m)
4) Aplicaciones Industriales:
• Sistemas de bus de dispositivos para el sistema distribuido inteligente Honeywell (SDS)
• Comunicaciones industriales y de automatización en entornos exigentes

📊 Especificaciones clave

• Tipo: Cable multipar (DeviceBus® industrial)
• Conductores: 4 (2 pares)
• Calibre: combinación 16 AWG (potencia) + 20 AWG (datos)
• Longitud: 1000 ft (≈305 m)
• Blindaje: Foil (100% cobertura) + drain wire
• Material conductor: cobre estañado
• Aislamiento: PVC + Foam PE (FPE)
• Voltaje: 300 V
• Temperatura: aprox. -30°C a 80°C
• Color: gris
