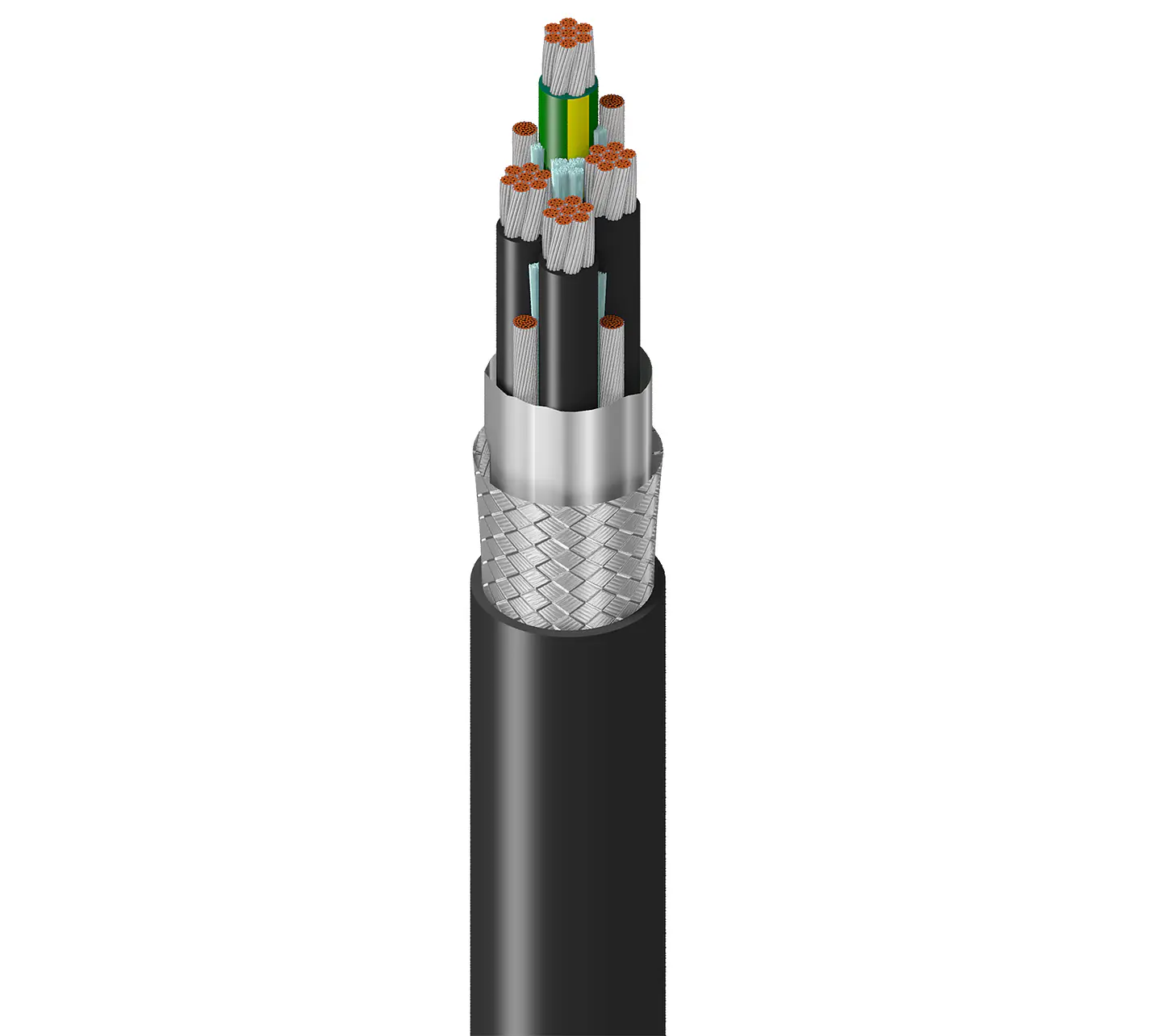

295040101000 BELDEN Cable VFD 8AWG

295040101000 BELDEN Cable VFD
1) Descripción General:
Cable VFD, diseñado para aplicaciones industriales de suministro de motores de frecuencia variable, compatible con requerimientos de alta flexibilidad y blindaje EMI/RFI.
2) Descripción Técnica:
El cable 29504 0101000 cuenta con conductores de cobre estañado trenzados de 8 AWG (7x19x29), junto con un cable de tierra aislado de 8 AWG. La aislación es de XLPE con un espesor de pared de 0.060 in., envuelto en una chaqueta de PVC. Presenta un blindaje total Duofoil (cinta de aluminio-poliéster 100% cubriendo) y trenzado de cobre estañado (85% de cobertura). Su diámetro total es de 0.930 in. (23.62 mm) y tiene una clasificación de temperatura de -40°C a +90°C en condiciones húmedas/secos. Soporta un voltaje máximo de operación de 1000 V RMS y tiene una capacitancia nominal de 26-54 pF/ft entre conductor y conductor/blindaje/otros, con una impedancia característica de 62-71 Ohm. Tiene una resistencia DC de 0.599-0.64 Ohm/1000ft y una corriente máxima de 55 A por conductor a 30°C (NEC). Su peso en bulto es de 564-604 lbs/1000ft, con una tensión máxima de tracción de 768-1011 lbs. Cumple con las normativas UL TC-ER, CSA 1000V AWM y es conforme a RoHS, además de tener la marca CE de la UE.
3) Especificaciones Clave:
• Conductores de cobre estañado trenzados de 8 AWG, más un conductor de tierra aislado de 8 AWG.
• Blindaje Duofoil y trenzado de cobre para alta protección contra interferencias.
4) Aplicaciones Industriales:
• Suministro de motores para variadores de frecuencia (VFD).
• Conexiones flexibles de motores y distribución de energía industrial que requiere blindaje EMI/RFI.
