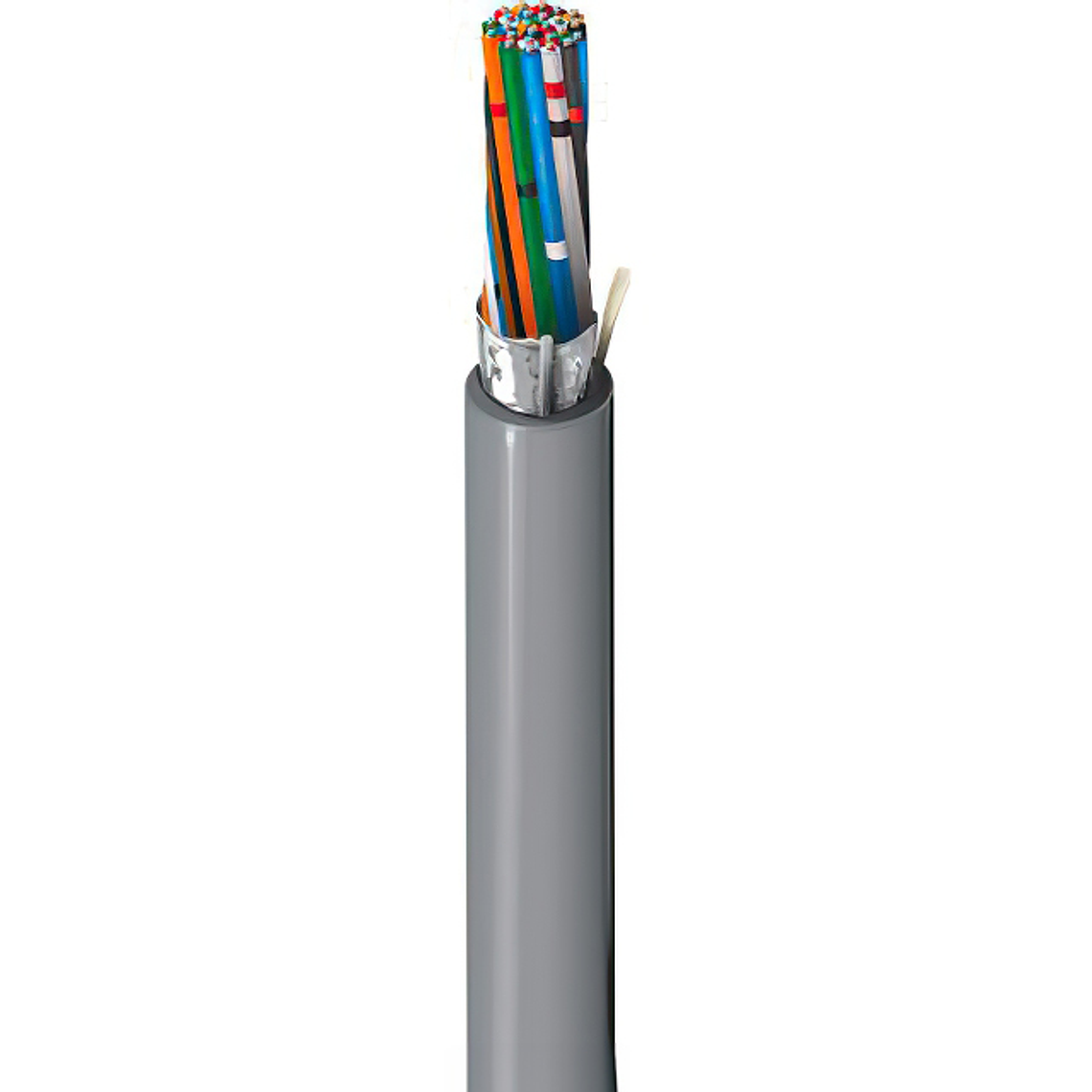

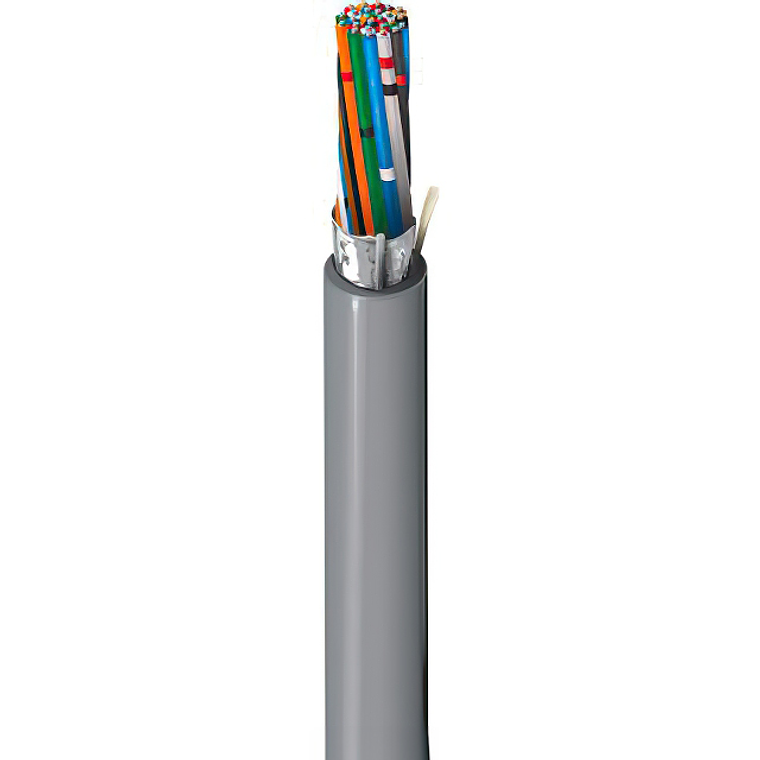

9542060100 BELDEN Cable multi-conductor

9542 060100 BELDEN Cable multi-conductor
Unidad de medida: Bobinas de 100 Pies
1) Descripción General:
Cable multi-conductor de la serie 9542, diseñado para aplicaciones industriales que requieren alta confiabilidad y calidad en la transmisión de señales.
2) Descripción Técnica:
El cable modelo 9542 060100 cuenta con 20 conductores de cobre estañado de 24 AWG, con una construcción trenzada (7x32) y aislamiento de PVC semi-rígido. Presenta un blindaje Beldfoil con cobertura del 100% mediante cinta de aluminio-polietileno, y una chaqueta de PVC cromado. Su diámetro nominal es de 7.98 mm.
3) Especificaciones Clave:
• DCR del conductor de 25 Ohm/1000ft (82 Ohm/km)
• Capacitancia conductor a conductor de 30 pF/ft (98 pF/m)
• Capacitancia conductor a otros + blindaje de 55 pF/ft (180 pF/m)
• Corriente máxima de 1.3 A por conductor a 25°C
• Clasificación de voltaje 300 V RMS
• Rango de temperatura de operación de -30°C a +80°C
• Calificación UL CMG/AWM 2464, FT4
• Peso bruto 64 lbs/1000ft (95 kg/km)
• Tensión máxima de tracción 116 lbs (52.6 kg o 489 N)
• Radio mínimo de curvatura 3.8 in (97 mm)
4) Aplicaciones Industriales:
• Aplicaciones RS-232
• Comunicaciones entre computadoras y equipos periféricos
